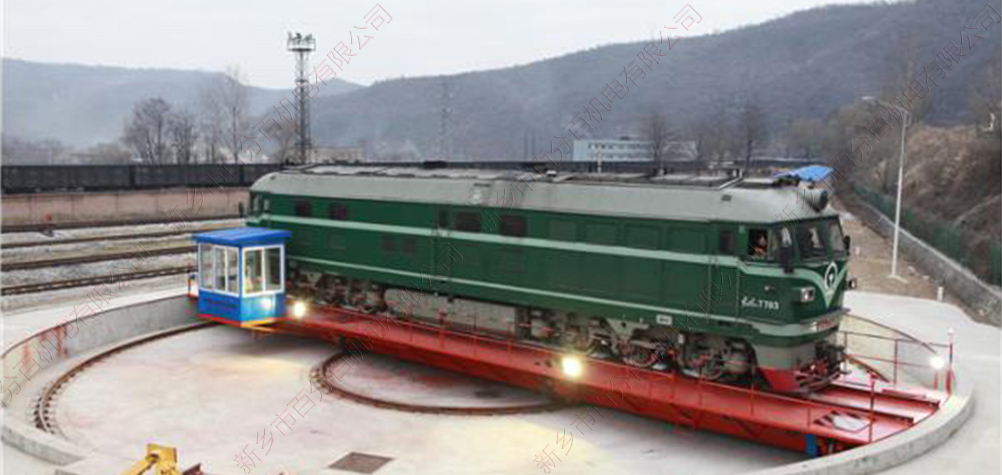

一、設備用途：機車轉臺軌道電動轉盤是用于鐵路機車在原地調頭、轉向的專用設備。
二、結構與功能要求
1、機車轉臺軌道電動轉盤由驅動機構、對軌鎖緊機構、環形軌道、球式回轉支承、回轉支承座、轉盤支撐輪、地面基礎、主體框架、中心轉盤、支撐軌、操作間、扶手、踏板等組成。
2、應設數量合適車輪，其中作為驅動機構主動車輪只有一個，其余作為被動輪，僅起支撐作用，驅動輪由電機—減速機傳動。
4、驅動電機轉速應具有自動由低速至全速切換功能。
5、機車轉臺軌道電動轉盤應設有指示燈、響鈴等設備，以提示是否可以進行行車、轉動、駛出等動作。
6、地面環形軌道的加工需準確，誤差不應大于5mm，水平度允差5mm。
7、機車轉臺軌道電動轉盤地坑內應設有可靠的排水設施。
8、進出車外軌道與轉車盤軌道應準確對準，兩條軌道高度差在3mm以內，接頭間隙5—12mm；由于所在地溫度變化引起的軌道長度的熱脹冷縮，軌道接頭間隙可能會超差，因此要求進出車外軌應有防爬及錨固裝置；轉車盤軌兩端應設有調整螺絲及可裝卸的墊塊必要時可調整轉車盤上的軌道長度。
三、執行標準 中華人民共和國鐵道行業標準TBT1607-91
四、技術參數
項目名稱 | 機車轉臺軌道電動轉盤 | 備注 |
平車型號 | KPZ-100T | |
載重量 | 100 | |
電機功率 | 12 | |
車架尺寸 | L17000*W3000*H750 | |
供電方式 | 輸入電壓380伏 | |
旋轉角度 | 0-180度 | |
操作方式 | 帶線手柄/遙控 | |
旋轉速度(m/min) | 1r/3min | |
車輪直徑 | 4*500mm | |
整車顏色 | 中黃 | |
運行提示 | 聲光電報警燈 | |
使用工況 | 機車換向 | |
運行軌跡 | 圓形軌道 | |
軌道型號 | QU100 | |
臺面直線軌距 | 1435mm | |
定位方式 | ||
使用環境 | 防水、防塵 |
該機車轉臺軌道電動轉盤項目目前已經完成驗收，達到用戶規劃使用要求。新鄉市百分百機電有限公司按相關標準對該設備承諾質保期為一年。
